2026年3月，南开大学联合隆基、天合光能及KAUST，通过引入热蒸发氧化锑（Sb2O3）作为钙钛矿/晶硅叠层电池缓冲层，在大面积钙钛矿/晶硅叠层电池领域取得重要进展。该团队64.64 cm2封装叠层组件实现了28.16%的效率（第三方认证27.70%），相关成果发表于《Nature Communications》。
传统ALD-氧化锡缓冲层会对钙钛矿造成化学侵蚀，迫使C60层增厚，加剧寄生吸收，限制短路电流密度。研究团队创新性地采用热蒸发Sb2O3替代传统ALD-氧化锡缓冲层，避免了对钙钛矿无损伤，成功将C60厚度从15nm降至5nm，有效减少了300-550 nm波段的寄生吸收。得益于光学损失的降低，叠层电池的短路电流密度提升了约1mA/cm²。另外，该技术制备的缓冲层表现出优异的大面积均匀性，64.64 cm2组件认证效率达27.70%，制备成本仅为传统工艺的约70%，为钙钛矿/晶硅叠层电池的规模化量产提供了新路径。

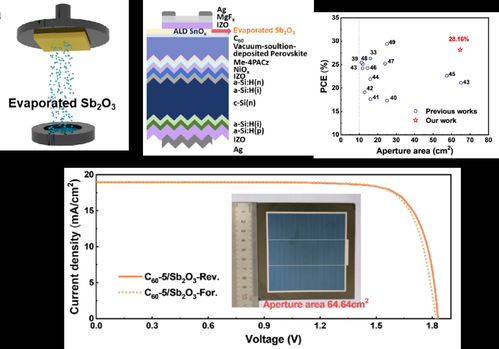

图：热蒸发氧化锑缓冲层制备、电池结构示意图，及大面积电池效率和性能曲线
原文链接：https://www.nature.com/articles/s41467-026-70848-8
